量子芯片

    所谓量子芯片就是将量子线路集成在基片上，进而承载量子信息处理的功能。借鉴于传统计算机的发展历程，量子计算机的研究在克服瓶颈技术之后，要想实现商品化和产业升级，需要走集成化的道路。超导系统、半导体量子点系统、微纳光子学系统、甚至是原子和离子系统，都想走芯片化的道路。从发展看，超导量子芯片系统从技术上走在了其它物理系统的前面；传统的半导体量子点系统也是人们努力探索的目标，因为毕竟传统的半导体工业发展已经很成熟，如半导体量子芯片在退相干时间和操控精度上一旦突破容错量子计算的阈值，有望集成传统半导体工业的现有成果，大大节省开发成本。

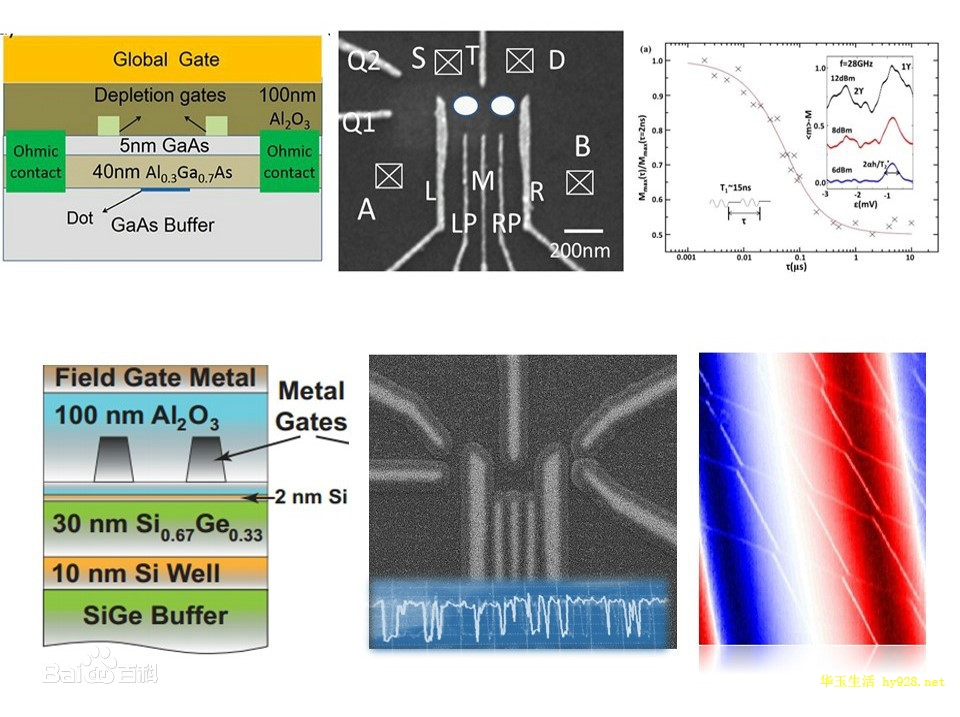

    新型非掺杂砷化镓和硅锗异质结量子比特的制备和操控研究

    传统的砷化镓量子点是基于掺杂的砷化镓铝异质结中的二维电子气上形成的。由于掺杂不可避免的削弱电子电荷和自旋的稳定性，从而增加了量子比特受到掺杂电子电荷噪声的影响，缩短了量子比特的弛豫时间，加快了量子比特的的退相干过程。以解决上述问题为目标，分别采用非掺杂GaAs和SiGe异质结进行新型双层结构量子点器件的设计和制备，减小电荷噪声的影响，排除核自旋的影响，延长量子比特的退相干时间，实现单电子电荷和自旋量子比特的制备、测量和操控。新型量子点器件是继承传统量子点器件可集成性等优势的同时，又具有高迁移率、强稳定性的增强型量子点研究体系，是实现多量子比特耦合的基础。

    基于非掺杂砷化镓异质结的电荷量子比特和基于非掺杂SiGe异质结的电子自旋量子比特研究都是相关研究中的新兴热门领域，特别是基于SiGe量子点的自旋量子比特由于其没有核自旋，具有较长的量子退相干时间。我们研究团队成功制备了两种材料的双量子点器件，完成了砷化镓量子点的表征和电子弛豫时间以及退相干时间的测量，正在开展进一步的实验研究。

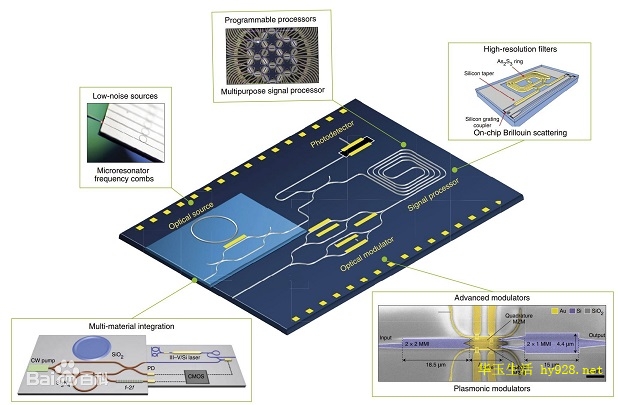

光子芯片

    光子芯片采用光波（电磁波）来作为信息传输或数据运算的载体 ，一般依托于集成光学或硅基光电子学中介质光波导来传输导模光信号，将光信号和电信号的调制、传输、解调等集成在同一块衬底或芯片上
